前言

游戏是竖屏类型，但是我想在电脑上运行也保持竖屏的显示方式。竖屏下其余部分将由纯色或图片来填充。

目的是为了用UI遮盖住区域外的游戏场景的内容。

设计思路

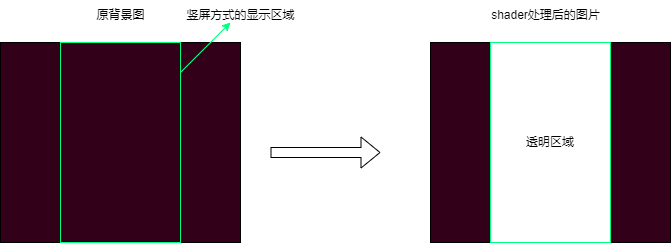

通过shader，对背景填充的Image的图片进行修改。从中抠出符合竖屏拉升后显示的游戏内容区域，能够动态调整保持游戏显示区域。

实现思路

一、确保竖屏显示UI

Canvas Scaler 设置好长宽比；
设置屏幕匹配模式 ‘Match Width Or Height’
匹配拉到height位置，数值为1。

这样确保了UI都是保证高度适配屏幕，按长宽比保证显示区域。

二、UI的根节点

UI显示区域的最底层节点Root，用于保持UI显示的长宽比。

在Canvas下添加一个Root的空节点
Root节点添加Aspect Ratio Fitter组件（锁定长宽比），选择 Height Control Width(按照高度匹配宽度),设置数值按照自己的需求，比如9/16=0.5625
Root节点设置RectTransformd的锚点布局为全拉伸。同时将位置、顶部、底部等设置为0，
Root节点添加 ‘Rect Mask 2D’ 组件。其作用是确保子节点的UI只显示在Root尺寸的区域内，区域外的不显示。类似于遮罩效果。

这样Root节点便能跟随屏幕变化始终保持最大高度的长宽比显示区域。

UI的搭建就都放在Root节点下即可。

二、背景UI

将背景UI设置的尽可能大
通过shader，以及C#脚本的配合，将Root节点的尺寸作为参照进行对背景UI进行抠图。

实现

一、组件配置

层级布局

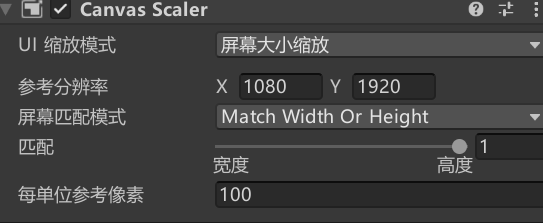

Canvas Scaler 设置

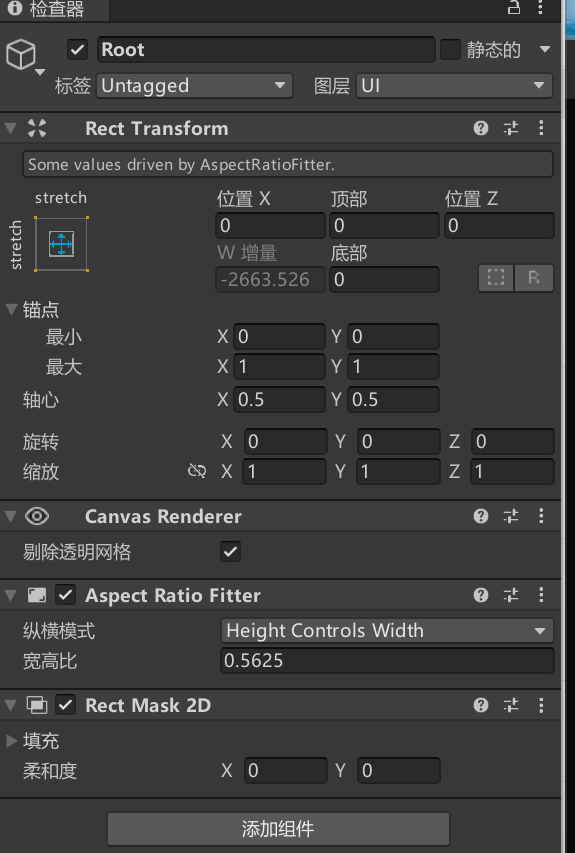

Root节点配置

二、背景UI的配置

Shader脚本

负责处理图片的渲染

Shader "Unlit/UIBoundMask"
{
    Properties
    {
        [PerRendererData]
        _MainTex ("Texture", 2D) = "white" {}
        _RectCenter ("Rect Center (x,y)", Vector) = (0.5, 0.5, 0, 0) // 中心点坐标
        _RectSize ("Rect Size (width, height)", Vector) = (0.5, 0.5, 0, 0) // 宽高
    }
    SubShader
    {
        Tags { "RenderType"="Transparent" "Queue"="Transparent" }
        LOD 100

        Blend SrcAlpha OneMinusSrcAlpha
        ZWrite Off
        Cull Off

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
                float4 color : COLOR;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 pos : SV_POSITION;
                float4 color : COLOR;
            };

            sampler2D _MainTex;
            float2 _RectCenter; // 中心点坐标
            float2 _RectSize; // 宽高


            v2f vert (appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.uv = v.uv;
                o.color = v.color;
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                fixed4 col = tex2D(_MainTex, i.uv) * i.color;

                // 计算像素点是否在矩形区域内
                float2 uv = i.uv;
                float left = _RectCenter.x - _RectSize.x * 0.5;
                float right = _RectCenter.x + _RectSize.x * 0.5;
                float bottom = _RectCenter.y - _RectSize.y * 0.5;
                float top = _RectCenter.y + _RectSize.y * 0.5;

                // 判断像素点是否在矩形区域内
                float isInsideX = step(left, uv.x) * step(uv.x, right);
                float isInsideY = step(bottom, uv.y) * step(uv.y, top);
                float isInside = isInsideX * isInsideY; // 像素点如果都在区域内，则结果应该是1，否则是0

                if (isInside > 0.5)
                {
                    col.a = 0; // 矩形区域内透明
                }

                return col;
            }
            ENDCG
        }
    }
}

创建 UIBoundMask的材质

C#脚本

负责根据UI尺寸调整Shader渲染的图像，抠出合适的区域。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

/// <summary>
/// UI边框遮罩
/// </summary>
[RequireComponent(typeof(RectTransform))]
public class UIBoundMask : MonoBehaviour
{
    public Material hollowMaterial; // 将你的材质拖到这个字段
    public RectTransform targetRectTransform; // 指定要扣取的UI的RectTransform

    private RectTransform backgroundRectTransform;

    void Start()
    {
        backgroundRectTransform = GetComponent<RectTransform>();
        UpdateShaderProperties();
    }

    void Update()
    {
        // 如果需要实时更新，可以将这行代码放在Update中
        // UpdateShaderProperties();
    }

    void OnRectTransformDimensionsChange()
    {
        UpdateShaderProperties();
    }

    void UpdateShaderProperties()
    {
        if (hollowMaterial == null || targetRectTransform == null || backgroundRectTransform == null)
            return;

        // 获取目标UI的尺寸和位置
        Rect targetRect = targetRectTransform.rect;
        Vector2 targetCenter = targetRect.center;
        Vector2 targetSize = targetRect.size;

        // 获取背景UI的尺寸
        Vector2 backgroundSize = backgroundRectTransform.rect.size;

        // 将目标UI的中心点转换为背景UI的局部坐标系
        Vector2 localCenter = new Vector2(
            (targetCenter.x - backgroundRectTransform.rect.xMin) / backgroundSize.x,
            (targetCenter.y - backgroundRectTransform.rect.yMin) / backgroundSize.y
        );

        // 将目标UI的尺寸转换为背景UI的UV坐标
        Vector2 uvSize = new Vector2(
            targetSize.x / backgroundSize.x,
            targetSize.y / backgroundSize.y
        );

        // 设置Shader属性
        hollowMaterial.SetVector("_RectCenter", new Vector4(localCenter.x, localCenter.y, 0, 0));
        hollowMaterial.SetVector("_RectSize", new Vector4(uvSize.x, uvSize.y, 0, 0));
    }
}

背景UI配置

将Shader赋给一个材质，将材质挂载给背景UI的Image中

添加C#脚本，添加好脚本的挂点。

结束

只要运行以下游戏，脚本会修改材质的参数，从而实现抠图。
(由于修改的是材质资源，所以运行一次即可。)

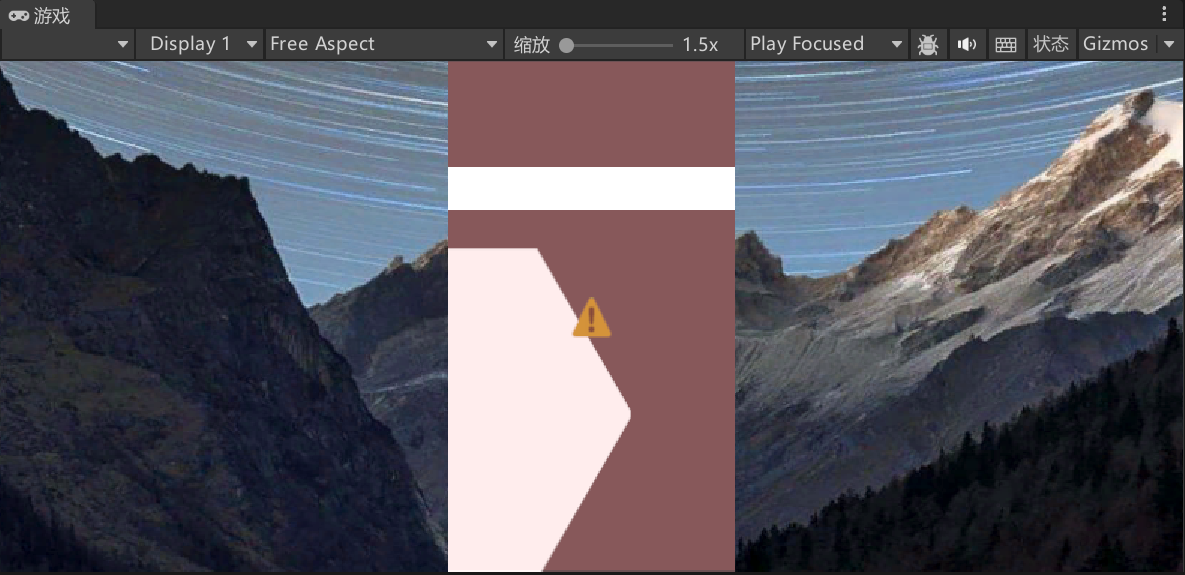

如图：
(六边形、叹号标志都是场景sprite)
